Fasförskjutning
Impedans ger upphov till så kallad fasförskjutning mellan spänning och ström i en växelströmskrets, (dvs förhållandet eller ordningen mellan spänning och ström). Hur mycket strömmen och spänningen förskjuts i förhållande till varandra beror på impedansen.
Den induktiva reaktansen ligger 90º efter resistansen i fas och den kapacitiva reaktansen ligger 90º före resistansen i fas. Det betyder att det skiljer 180º i fas mellan induktiv och kapacitiv reaktans.
Ström och spänning kommer alltså inte att följas åt i en växelströmskrets där induktans och kapacitans finns med.

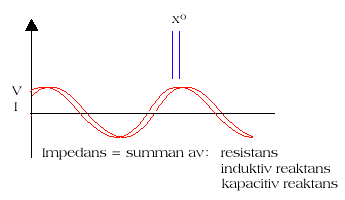

Bilderna visar fasförhållandet mellan ström och spänning i en växelströmskrets. Att amplituden, dvs höjden på kurvorna, är lika skall inte tolkas som att spänningen är lika stor som strömmen. Ström och spänning mäts i helt olika enheter.
